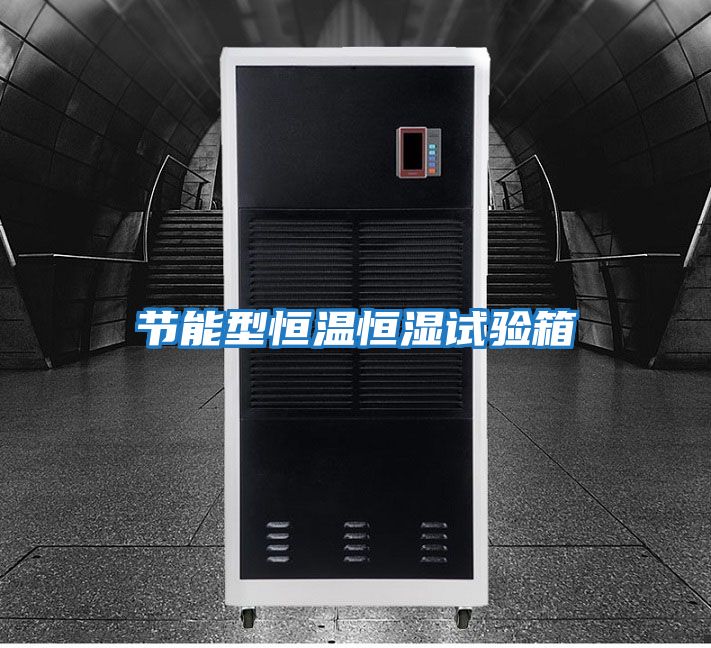

節能型恒溫恒濕試驗箱

　　深圳市普云電子有限公司PY-E503節能型恒溫恒濕試驗箱又名高低溫環境試驗箱，試驗各種材料耐熱、耐寒、耐干、耐濕性能；適合電子、電器、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天等制品檢測質量之用。

　　一、高低溫試驗箱（恒溫恒濕試驗箱，冷熱沖擊試驗箱）型號規格參數：

　　二、主要特點概述：

　　本機采用高穩定度之白金PT-100測溫抵抗體，LCD中英文觸控式/觸摸式屏幕，附多組PID控制功能，配備RS-232C/485C連計算機接口控制，可模擬高溫高濕/高溫低濕/低溫高濕/高溫/低溫等不同的環境條件，更搭配容易操作及學習的高準確性之編程控制及定點控制系統，提供最佳測試性能。廣泛適應于產業界電子電器、**、塑料、五金、化工等行業，如：電子零件、汽車零件、筆記本等產品虛擬氣候環境測試。

　　產品特點：

　　圓弧造型及霧面線條處理，高質感外觀，并采用平面無反作用把手，操作容易，安全可靠；

　　全封閉結構，采用強力循環馬達，低嗓音冷凍裝置；

　　附有防震臺墊，使得機臺在運轉過程中能保持安靜及穩定；

　　具有被測試件通電測試功能（負載測試）；

　　采用照明窗口燈、內置耐高溫除霧裝置，便于觀察箱內產品試驗情況；

　　具有多種保護裝置，性能安全可靠。

　　深圳市普云電子有限公司PY-E503恒溫恒濕試驗機（又名高低溫試驗機，溫度交變?cè)囼?yàn)箱，冷熱沖擊試驗箱）用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能，有高溫，低溫，濕熱等模擬環境的功能。能模擬各種溫濕度環境，適用于檢測電子、電器、食品、汽車、橡膠、塑料膠、金屬等產品，滿足GB/T2423,GJB150A1/4各種惡劣環境下的可靠性機穩定性能等參數。

　　系統結構：

　　冷凍系統：多段自動負載容量調整技術。

　　壓縮機：進口全密閉式高效率壓縮機

　　冷媒：環保冷媒R-404

　　冷凝器：風冷式冷凝器

　　蒸發器：鰭片式自動負載容量調整

　　附件：干燥劑，冷媒流量視窗，修理伐，高壓保護開關。

　　膨脹系統：毛細管容量控制之冷凍系統。

　　電子系統(安全保護系統)：

　　過零點閘流體功率控制器2組(溫濕度各一組)

　　空焚防止開關2組

　　缺水保護開關1組

　　壓縮機高壓保護開關

　　壓縮機過熱保護開關

　　壓縮機過電流保護開關

　　快速保險絲2只

　　無熔絲開關保護

　　線路保險絲及全護套式端子

　　缺水警報

　　風道系統：采用臺制90W加長不銹鋼轉蕊。多翼朱龍加快熱濕循環量。加熱系統：鱗片式不銹鋼電熱管。加濕系統：EL型不銹鋼加濕管。感測溫系統：采用不銹鋼SUR304Pt100兩支干濕球比對輸入經A/D轉換測溫測濕。水路系統：內藏式不銹鋼水箱20L1支自動供水裝置(由下層往上層抽水)缺水指示警報。控制系統：韓國原裝TMI880觸摸屏可編程控制器，控制系統采用P.I.D控制器，溫濕度同時控制控制器規格：精度：溫度±2.0℃+1digit，濕度±4﹪RH+1digit具有上下限待機及報警功能圖片供參考溫濕度入力信號選擇PT100×2(干球及濕球)溫濕度變換出力：4-20MA6組P.I.D控制參數設定P.I.D自動演算干濕球自動校正控制功能：具有預約啟動及關機功能具有日期，時間調整功能箱體材質內箱材質：SUS#304鏡面不銹鋼板外箱材質：不銹鋼保溫材料：PV硬質發泡+玻璃棉

　　深圳市普云電子有限公司PY-E503節能型恒溫恒濕試驗箱所應用的制冷技術

　　一.冷凍系統設計：獲取－20℃以下的低溫時均采用復疊式制冷循環系統.

　　(同業中的K牌也是這樣的設計，而T牌:－20℃～40℃機型采用單級制冷;－60℃以下機型才采用復疊式制冷設計.)

　　?先談?wù)劄楂@取低溫而采用兩級壓縮復疊制冷循環的原因：

　　（1）制冷劑熱物理特性的限制。

　　現在恒溫恒濕箱中單級制冷循環基本上采用的中溫制冷劑是R404A,在一個大氣壓下其蒸發溫度是-46.5℃(R22/-40.7℃)，但

　　空氣冷卻式冷凝器傳熱溫差通常取10℃左右（在強制送風散熱循環下，蒸發器和內箱的溫差），就是說箱內只能制取-36.5℃的

　　低溫，當然，通過調低壓縮機的蒸發壓力，可以將R404A制冷劑的Z低蒸發溫度降低到-50℃；所以要獲取－50℃及以下的低

　　溫時必須采用中溫制冷劑與低溫制冷劑復疊式的制冷循環，制取－50℃～－80℃的低溫，低溫制冷劑一般選用R23它在一個大氣

　　壓下的蒸發溫度是-81.7℃。

　　（2）單級壓縮蒸氣制冷循環壓比的限制

　　單級蒸氣壓縮式制冷機的Z低蒸發溫度,主要取決于它的冷凝壓力及壓縮比.制冷劑的冷凝壓力由制冷劑的類別和環境介質

　　(如空氣或水)的溫度決定,在通常情況下,它處于0.7~1.8Mpa范圍內.壓縮比與冷凝壓力和蒸發壓力有關,當冷凝壓力一定時,隨著

　　蒸發溫度的降低,蒸發壓力也相應下降,因而使壓縮比上升,它將引起壓縮機排氣溫度的升高,潤滑油變稀,使?jié)櫥瑮l件變壞,嚴重

　　時甚至?xí)霈F(xiàn)結炭和拉缸現象;另一方面,壓縮比的增大將導致壓縮機的輸氣系數降低,制冷量減少,實際壓縮過程偏離等熵過程

　　越遠,壓縮機功耗增加,制冷系數下降,經濟性降低.將出現以下一些影響.

　　a.任何制冷劑,蒸發溫度越低,則蒸發壓力也就越低.過低的蒸發壓力,有時可能造成壓縮機難以吸氣,或者使外界的空氣進入制冷系統.

　　b.當蒸發溫度過低時,某些常用制冷劑已達凝固溫度,無法實現制冷劑的流動,循環.

　　c.蒸發壓力降低,制冷劑的比體積增大,制冷劑的質量流量減少,制冷量大大下降.為了獲得所需制冷量,必須增大吸氣容積,使壓縮機體積過

　　于龐大.

　　(3)壓縮機線圈散熱的限制

　　單級壓縮機工作時，在做-35℃左右，因?yàn)閴嚎s機的線圈是旋空在壓縮機中間的，這就產生一個問題，-35℃時，壓縮機的低壓是為負數值，也就是產生了一個真

　　空度，這樣線圈的頂端熱量就沒有辦法散去，這樣就壓縮機表面是十分涼，可是實際上內部，他的溫度是很高的，（因?yàn)檎婵帐呛玫母魺峤橘|(zhì)）！

　　?由上可見：恒溫恒濕試驗箱針對-40℃機型可以采用單級制冷循環，也可以采用復疊式制冷循環系統，但單級制冷循環是靠調小壓縮機的膨脹閥開啟度，減小制

　　冷劑流量限流來調低蒸發壓力（約0.7個大氣壓），從而獲得更低的蒸發溫度的，這樣的設計是以犧牲系統的制冷量來達到的（制冷量約只有標準的0.7～0.8），

　　導致制冷效率低并加大了壓縮機的負載，而且易引起壓縮機線圈過熱，影響了壓縮機的壽命。

　　——————————————

　　執行參考標準：

　　1.GB/T高溫試驗箱技術條件

　　2.GB/T-89低溫試驗箱技術條件

　　3.GB/T-89高低溫試驗箱技術條件

　　4.GB/T-89濕熱試驗箱技術條件

　　5.GB/T2423.1-2008低溫試驗箱試驗方法

　　6.GB/T2423.2-2008高溫試驗箱試驗方法

　　7.GB/T2423.3-2006濕熱試驗箱試驗方法

　　8.GB/T2423.4-2008交變濕熱試驗方法

　　9.GB/T2423.22-2008溫度變化試驗方法

　　10.IEC-2-1.1990低溫試驗箱試驗方法

　　11.IEC-2-2.1974高溫試驗箱試驗方法

　　12.GJB150.3-2009高溫試驗-jun用裝備實驗室環境試驗方法

　　13.GJB150.4-2009低溫試驗-jun用裝備實驗室環境試驗方法

　　14.GJB150.9-2009濕熱試驗-jun用裝備實驗室環境試驗方法
