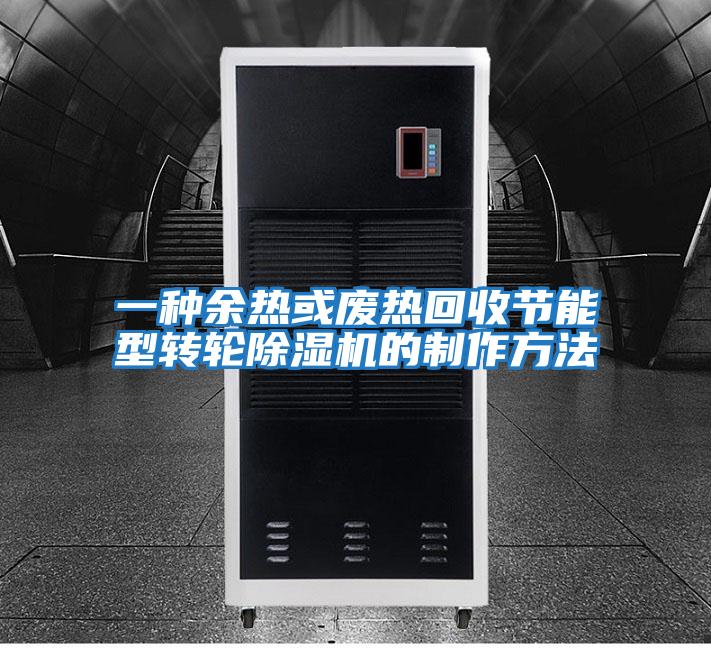

一種余熱或廢熱回收節能型轉輪除濕機的制作方法

　　1.本實用新型涉及除濕機組技術領域，具體為一種余熱或廢熱回收節能型轉輪除濕機。背景技術：2.轉輪除濕機屬于空調領域的一個重要分支，是控溫除濕的典型代表，空氣固體吸附分離采用國際通用的轉輪式金屬硅酸鹽干燥劑吸附體。在除濕過程中，吸附轉盤在驅動裝置帶動下緩慢轉動，當吸附轉輪在處理空氣區域吸附水分子達到飽和狀態后，進入再生區域由高溫空氣進行脫附再生，這一過程周而復始，干燥空氣連續的經溫度調節后送入指定空間，達到高精度的溫濕度控制。3.現有一種余熱或廢熱回收節能型轉輪除濕機通常是在工業場所進行使用，而工業場所空氣中含有的雜質在除濕機工作過程中，經過處理進風過濾器網板和再生進風過濾器網板時通常會被過濾下來，若不及時進行清理，雜質長期粘附在處理進風過濾器網板和再生進風過濾器網板上容易發生堵塞，影響使用，為此，本實用新型提出一種新型的解決方案。技術實現要素：4.本實用新型的目的在于提供一種余熱或廢熱回收節能型轉輪除濕機，以解決上述背景技術中提出的問題。5.為實現上述目的，本實用新型提供如下技術方案：一種余熱或廢熱回收節能型轉輪除濕機，包括除濕機本體箱，除濕機本體箱一側上端開設有再生出風口，下端設置有處理進風過濾器網板，除濕機本體箱另一側上端設置有再生進風過濾器網板，下端開設有干燥出風口，處理進風過濾器網板和再生進風過濾器網板內側和外側均分別設置有安裝結構和清掃結構，清掃結構包括上下對稱設置在處理進風過濾器網板和再生進風過濾器網板的固定板，處理進風過濾器網板和再生進風過濾器網板外側面設置有相適配長度的轉動桿，轉動桿上設置有粘貼刷毛套，轉動桿兩端對稱套設有移動塊，移動塊兩側對稱設置有限位條板，移動塊頂端固定有電動推桿，除濕機本體箱底端設置有緩沖結構。6.優選的，所述電動推桿頂端與固定板固定，限位條板兩端分別與固定板固定，移動塊與限位條板相適配，限位條板內側面開設有限位槽，移動塊上設置有與限位槽相適配的限位塊。7.優選的，所述移動塊與轉動桿相轉動連接，轉動桿一端連接有電機，電機與移動塊固定。8.優選的，所述安裝結構包括固定在除濕機本體箱兩側面的固定框，固定框外側端開設有與處理進風過濾器網板和再生進風過濾器網板相適配的凹槽，固定框外側端四角均固定有固定棒，固定棒上套設有轉動板，轉動板與固定棒相轉動連接。9.優選的，所述緩沖結構包括套設在除濕機本體箱底端的緩沖框，緩沖框底板上均勻固定有多個支撐管，支撐管頂端插設有支撐柱，支撐柱與除濕機本體箱底端固定，支撐柱底端固定有彈簧，彈簧底端與緩沖框底板固定。10.優選的，所述除濕機本體箱正面設置有多個箱門，箱門上均固定有把手，箱門與除濕機本體箱相鉸接。11.與現有技術相比，本實用新型的有益效果是：12.該余熱或廢熱回收節能型轉輪除濕機，通過清掃結構的設置，電動推桿帶動移動塊和轉動桿在限位條板和限位槽的限位作用下進行升降移動，同時電機帶動轉動桿和粘貼刷毛套一起轉動，使得刷毛對處理進風過濾器網板和再生進風過濾器網板進行清掃，避免灰塵堆積，造成堵塞，保證了該除濕機本體箱的正常使用。13.另外，通過緩沖結構的設置，該除濕機在搬運過程中發生上下振動時，支撐柱靠近和遠離支撐管，緩沖框靠近和遠離除濕機本體箱，從而彈簧進行壓縮和拉伸，對該除濕機起到了緩沖的作用，較好的保護了該除濕機。附圖說明14.圖1為本實用新型的立體結構示意圖；15.圖2為本實用新型的立體拆分結構示意圖；16.圖3為本實用新型的圖2的左視圖；17.圖4為圖2中a部分的放大結構示意圖。18.圖中：1、除濕機本體箱；101、再生出風口；102、干燥出風口；103、處理進風過濾器網板；104、再生進風過濾器網板；2、固定框；201、固定棒；202、轉動板；3、緩沖框；301、支撐柱；302、彈簧；4、固定板；401、限位條板；402、限位槽；403、移動塊；404、電動推桿；405、轉動桿；406、粘貼刷毛套。具體實施方式19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。20.需要說明的是，在本實用新型的描述中，術語“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，并不是指示或暗示所指的裝置或元件所必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。21.此外，應當理解，為了便于描述，附圖中所示出的各個部件的尺寸并不按照實際的比例關系繪制，例如某些層的厚度或?qū)挾瓤梢韵鄬τ谄渌麑佑兴浯蟆?2.應注意的是，相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義或說明，則在隨后的附圖的說明中將不需要再對其進行進一步的具體討論和描述。23.如圖1-圖4所示，本實用新型提供一種技術方案：一種余熱或廢熱回收節能型轉輪除濕機，包括除濕機本體箱1，除濕機本體箱1正面設置有多個箱門，箱門上均固定有把手，箱門與除濕機本體箱1相鉸接，除濕機本體箱1一側上端開設有再生出風口101，下端設置有處理進風過濾器網板103，除濕機本體箱1另一側上端設置有再生進風過濾器網板104，下端開設有干燥出風口102，處理進風過濾器網板103和再生進風過濾器網板104內側和外側均分別設置有安裝結構和清掃結構，清掃結構包括上下對稱設置在處理進風過濾器網板103和再生進風過濾器網板104的固定板4，處理進風過濾器網板103和再生進風過濾器網板104外側面設置有相適配長度的轉動桿405，轉動桿405上設置有粘貼刷毛套406，轉動桿405兩端對稱套設有移動塊403，移動塊403兩側對稱設置有限位條板401，移動塊403頂端固定有電動推桿404，除濕機本體箱1底端設置有緩沖結構，電動推桿404頂端與固定板4固定，限位條板401兩端分別與固定板4固定，移動塊403與限位條板401相適配，限位條板401內側面開設有限位槽402，移動塊403上設置有與限位槽402相適配的限位塊，移動塊403與轉動桿405相轉動連接，轉動桿405一端連接有電機，電機與移動塊403固定，電機外部設置有機箱，通過清掃結構的設置，電動推桿404帶動移動塊403和轉動桿405在限位條板401和限位槽402的限位作用下進行升降移動，同時電機帶動轉動桿405和粘貼刷毛套406一起轉動，使得刷毛對處理進風過濾器網板103和再生進風過濾器網板104進行清掃，避免灰塵堆積，造成堵塞，保證了該除濕機本體箱1的正常使用。24.作為一種具體的實施例，安裝結構包括固定在除濕機本體箱1兩側面的固定框2，固定框2外側端開設有與處理進風過濾器網板103和再生進風過濾器網板104相適配的凹槽，固定框2外側端四角均固定有固定棒201，固定棒201上套設有轉動板202，轉動板202與固定棒201相轉動連接，通過安裝結構的設置，旋轉轉動板202，方便對處理進風過濾器網板103和再生進風過濾器網板104進行安裝和拆卸，使得更換便捷。25.作為一種具體的實施例，緩沖結構包括套設在除濕機本體箱1底端的緩沖框3，緩沖框3底板上均勻固定有多個支撐管，支撐管頂端插設有支撐柱301，支撐柱301與除濕機本體箱1底端固定，支撐柱301底端固定有彈簧302，彈簧302底端與緩沖框3底板固定，通過緩沖結構的設置，該除濕機在搬運過程中發生上下振動時，支撐柱301靠近和遠離支撐管，緩沖框3靠近和遠離除濕機本體箱1，從而彈簧302進行壓縮和拉伸，對該除濕機起到了緩沖的作用，較好的保護了該除濕機。26.特別的，使用該機時，同時啟動電動推桿404和電機，電動推桿404帶動移動塊403和轉動桿405進行升降移動，同時電機帶動轉動桿405和粘貼刷毛套406一起轉動從而對處理進風過濾器網板103和再生進風過濾器網板104的外側面進行清掃，避免灰塵堆積，保證了該除濕機本體箱1的使用效果。需要說明的是，以上除濕機本體箱1、再生出風口101、干燥出風口102、處理進風過濾器網板103、再生進風過濾器網板104和粘貼刷毛套406均為現有技術，故在此對其工作原理不做過多解釋。27.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
